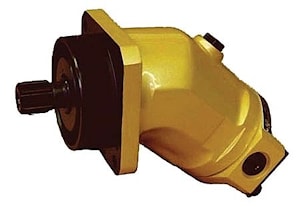

Насос-моторы аксиально-поршневые нерегулируемые типа
МН..56/32 используются в объемных гидроприводах машин и агрегатов в режимах нерегулируемого насоса или гидромотора. Насос
предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости.
Насос-моторы изготавливаются со шлицевым или шпоночным выходными концами вала и различными вариантами исполнения задней крышки.
Исполнение с реверсом по направлению вращения вала применимо к гидромоторам, а исполнения правого (левого) вращения - к насосам.
Пример условного обозначения насос-мотора при заказе: МН56/323.У1
Насос-моторы МН..56/32 подразделяются по виду исполнения:
- МН 56/32 — насос-мотор (реверсивное направление вращения)
- МН 56/32.3 — насос (правое направление врашения)
- МН 56/32.4 — насос (левое направление вращения)
- МН 0.56/32 — насос-мотор ( направление вращения любое, вал шлицы ф30 мм)
- МН 0.56/32.1 — насос-мотор (направление вращения любое, вал шпонка 8x7x50 мм)
- МН 0.56/32.3 — насос (правое направление вращение, вал шлицы ф30 мм)
- МН 0.56/32.4 — насос (левое направление вращение, вал шлицы ф30 мм)
- МН 0.56/32.5 — насос (правое направление вращение, вал шпонка 8x7x50 мм)
- МН 0.56/32.6 — насос (левое направление вращение, вал шпонка 8x7x50 мм)
- МН 2.56/32 — насос-мотор (любое направление вращение, вал шлицы ф35 мм)
- МН 2.56/32.3 — насос (правое направление вращение, вал шлицы ф35 мм)
- МН 2.56/32.4 — насос (левое направление вращение, вал шлицы ф35 мм)
Насос-моторы типа МН..56/32 являются аналогами ряда насос-моторов производства ОАО "Пневмостроймашина" (тип 310..56..) и фирмы "Rexroth" (тип A2F..).
- МН 56/32
—310.3.56.00 и 310.4.56.00—А2FM 56
- МН 56/32.1—310.3.56.01—A2FO 56
- МН 56/32.3—310.3.56.03 и 310.4.56.03—A2FO 56
- МН 56/32.4—310.3.56.04 и 310.456.04—A2FO 56
- МН 0.56/32—310.56.00—A2FO 56
- МН 0.56/32.3—310.56.03—A2FO 56
- МН 0.56/32.4—310.56.04—A2FO 56
- МН 0.56/32.1—310.56.01—A2FO 56
- МН 0.56/32.5—310.56.05—A2FO 56
- МН 0.56/32.6—310.56.06—A2FO 56
- МН 2.56/32—310.2.56.00—A2FO 56
- МН 2.56/32.3—310.2.56.03—A2FO 56
- МН 2.56/32.4—310.2.56.04—A2FO 56
- МН 2.56/32.1—310.2.56.01—A2F0 56
- МН 2.56/32.6—310.2.56.06—A2FO 56
Технические характеристики насос-матора
Основные технические параметры
насос - моторов при работе на чистом минеральном масле, при температуре, обеспечивающей вязкость 30.. .35сСт, соответствуют данным, указанным в таблице.
№№
П.-П. | Наименование параметра | Величина |
насос | мотор |
1 | Рабочий объем, см3 номинальный | 56±1,5 | 56±1,5 |
2 | Частота вращения, с-1 (об/мин):
- номинальная
- максимальная
- минимальная |
25(1500)
33,3(2000)
3,3(200) |
33,3(2000)
58,3(3500)
0,16(10) |
3 | Подача, л/мин номинальная, не менее | 80-2 | |
4 | Расход, л/мин, номинальный не более | | 117,8+3,2 |
5 | Давление на выходе, МПа, (кгс/см2)
- номинальное
- максимальное |
32(320)
40 (400) |
20 (200) |
6 | Давление на входе, МПа, (кгс/см2)
- номинальное
- максимальное
минимальное для закрытых схем
минимальное (абсолютное) для открытых схем |
1,6(16)
0,4(4)
0,08 (0,8) | 32(320)
40 (400) |
7 | Перепад давлений, МПа (кгс/см2) номинальный | | 32(320) |
8 | Давление дренажа, МПа (кгс/см2) максимальное | 0,2 (2) | 0,2(2) |
9 | Коэффициент подачи, % | 95 | |
10 | Гидромеханический КПД, % | - | 92 |
11 | КПД,% | 90 | 90 |
12 | Масса (без рабочей жидкости), кг | 20 | 20 |
13 | Номинальная мощность, кВт, потребляемая, не более эффективная, не менее | 48,8+1,2 | 53,7 -1,4м |
14 | Крутящий момент, Н·м, номинальный не менее | | 262-7 |
