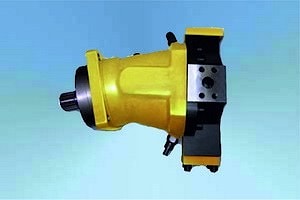

Насос-моторы аксиально-поршневые нерегуируемые типа МГ 112/32, МГ 0.112/32, МГ 2.112/32 предназначены для работы в режимах нерегулируемого насоса или гидромомтора в гидросистемах различных машин и агрегатов. По виду исполнения:
МГ 112/32 — насос-момтор (реверсивное направление вращения)
МГ 112/32.3 — насос (правое направление врашения)
МГ 112/32.4 — насос (левое направление вращения)
МГ 0.112/32 — насос (любое направление вращения, вал шлицы ф40 мм)
МГ 0.112/32.1 — насос (любое направление вращения, вал шпонка 12x8x64)
МГ 0.112/32.3 — насос (правое направление вращения, вал шлицы ф40 мм)
МГ 0.112/32.4 — насос (левое направление вращения, вал шлицы ф40 мм)
МГ 0.112/32.5 — насос (правое направление вращения, вал шпонка 12x8x64)
МГ 0.112/32.6 — насос (левое направление вращения, вал шпонка 12x8x64)
МГ 2.112/32 — насос-мотор (любое направление вращения, вал шлицы ф45 мм)
МГ 2.112/32.3 — насос (правое направление вращения, вал шлицы для открытых гидросистем)
МГ 2.112/32.4 — насос (левое направление вращения, вал шлицы для открытых гидросистем)
Технические параметры Параметры | насос | мотор |
Рабочий объем, см3 | 112 |
Частота вращения, с-1 (об/мин): |
номинальная | 25
(1500) | 33,3
(2000) |
максимальная | 33,3
(2000) | 58,3
(3500) |
минимальная | 3,3
(200) | 0,16
(10) |
Подача, л/мин | 159 | 159,6/235,8 |
Расход, л/мин | | 235,8 |
Давление на выходе, МПа: |
номинальное | 32 | |
максимальное | 40 | 20 |
Давление на входе, МПа: |
номинальное | | 32 |
максимальное | 1,6 | 40 |
минимальное для закрытых схем | 0,4 | |
минимальное (абсолютное) для открытых схем | 0,08 | |
Номинальная мощность, кВт: |
потребляемая, не более | 97,6 | |
эффективная, не менее | | 107,5 |
Крутящий момент, номин., Н·м | | 524 |
Тонкость фильтрации, мкм | 25 |
Масса, кг | 37 |
Насос-моторы типа МГ..112/32 являются аналогами ряда насос-моторов производства ОАО "Пневмостроймашина" (тип 310.112..):
--МГ 112/32--310.3.112.00 и 310.112.4.00
--МГ 112/32.1--310.3.112.01
--МГ 112/32.3--310.3.112.03 и 310.4.112.03
--МГ 112/32.4--310.3.112.04 и 310.4.112.04
--МГ 112/32.5--310.3.112.05
--МГ 112/32.6--310.3.112.06
--МГ 0.112/32--310.112.00
--МГ 0.112/32.3--310.112.03
--МГ 0.112/32.4--310.112.04
--МГ 0.112/32.1--310.112.01
--МГ 0.112/32.5--310.112.05
--МГ 0.112/32.6--310.112.06
--МГ 2.112/32--310.2.112.00
--МГ 2.112/32.3--310.2.112.03
--МГ 2.112/32.4--310.2.112.04
--МГ 2.112/32.5--310.2.112.05
--МГ 2.112/32.6--310.2.112.06
